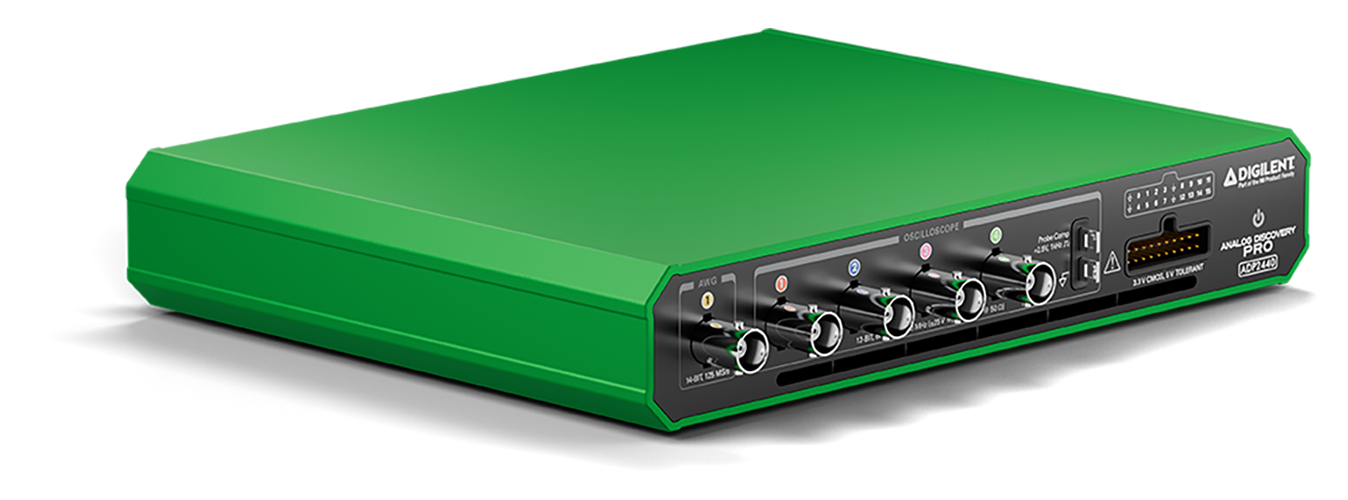

Analog Discovery Pro 2440 Mixed Signal Oscilloscope

Intelligent: Das Analog Discovery Pro 2440 bietet professionelle Leistung in einem kompakten, kostengünstigen Formfaktor. Diese USB-Multifunktionsinstrumente wurden für Testingenieure entwickelt, die Flexibilität ohne Einbußen bei der Präzision benötigen, und kombinieren fortschrittliche Mixed-Signal-Funktionen mit intuitiver Software-Integration. Ganz gleich, ob Sie eingebettete Systeme debuggen, Schaltungsdesigns validieren oder benutzerdefinierte automatisierte Workflows erstellen – mit der Analog Discovery Pro-Serie verfügen Sie über die richtigen Werkzeuge für Ihre Aufgabe.

Leistungsfähig: Das ADP2440 bietet vier analoge Eingangskanäle mit 12-Bit-Auflösung, einer Bandbreite von über 100 MHz und einer Interleaved-Abtastrate von bis zu 600 MS/s. Er verfügt über einen Eingangsbereich von ±25 V, 10 wählbare Hardwarebereiche und erweiterte Visualisierungsoptionen wie FFT, Histogramm, Persistenz, Augendiagramm und Analog-Digital-Diagramme. Komplexe Triggerbedingungen – wie Flanke, Impuls, Timeout, Glitch, Übergang und Fenster – ermöglichen eine vollständige analoge Steuerung der Signalerfassung.

Ausgewogen: Die Analog Discovery Pro-Serie integriert einen 14-Bit-Arbiträrgenerator mit einer Bandbreite von über 15 MHz und unterstützt Standard- und benutzerdefinierte Wellenformen, Frequenzdurchläufe und Modulationstechniken wie AM, FM und PM. Zusätzlich ausgestattet mit 16 digitalen I/O-Kanälen sowie Protokoll-Decodierung und -Generierung für SPI, I²C, UART, CAN und mehr, bieten diese Geräte echte Mixed-Signal-Analyse auf einer einzigen Plattform. Der Dual-Modus-Betrieb ermöglicht sogar die Zusammenarbeit von zwei Geräten für 8 analoge Eingänge, 32 digitale I/Os und synchronisierte AWGs.

Die Analog Discovery Pro 2440-Serie wurde für moderne Arbeitsabläufe entwickelt und bietet USB 3.2-Konnektivität, einen großen Pufferspeicher mit Segmentierung und Cross-Triggering zwischen den Geräten. Diese Geräte sind in einem robusten Metallgehäuse mit DIN-Schienenhalterung untergebracht und sowohl für den Tischbetrieb als auch für professionelle Umgebungen ausgelegt. In Kombination mit der WaveForms-Software von Digilent und dem SDK für benutzerdefinierte Skripte haben Sie die Flexibilität, ohne Einschränkungen zu automatisieren, zu analysieren und innovativ zu sein.

Wenn Sie ein echtes Werkzeug zur Lösung realer Probleme benötigen, vertrauen Sie auf Analog Discovery Pro. Alles, was Sie brauchen – ohne unnötige Ablenkungen.

Besondere Merkmale des ADP2440:

• USB 3.2 basierte Mixed-Signal-Oscilloskope
• Vier analoge Eingänge mit 12-bit, 600 MS/s, und einer Bandbreite von über 100+ MHz
• Dual-Modus für nahtlose Integration mehrerer Geräte
• 14-bit Arbiträr-Generator mit 15 MHz Bandbreite
• 512 MB Deep-Puffer-Speicher für wiederholte Trigger mit geringer Latenz, frei zwischen analogen und digitalen Systemen zuweisbar
• 16 digitale Ein-/Ausgänge für Logikanalysator, Mustergenerator und Protokollgenerator
• Umfassende und leistungsstarke Softwareunterstützung mit WaveForms und WaveForms SDK
• Umfangreiche Analyseunterstützung einschließlich Bode-Diagramm, dediziertem FFT, Impedanz-Analysator, Bus-Analysator, Datenlogger und mehr

Eigenschaften

Analoge Eingänge:

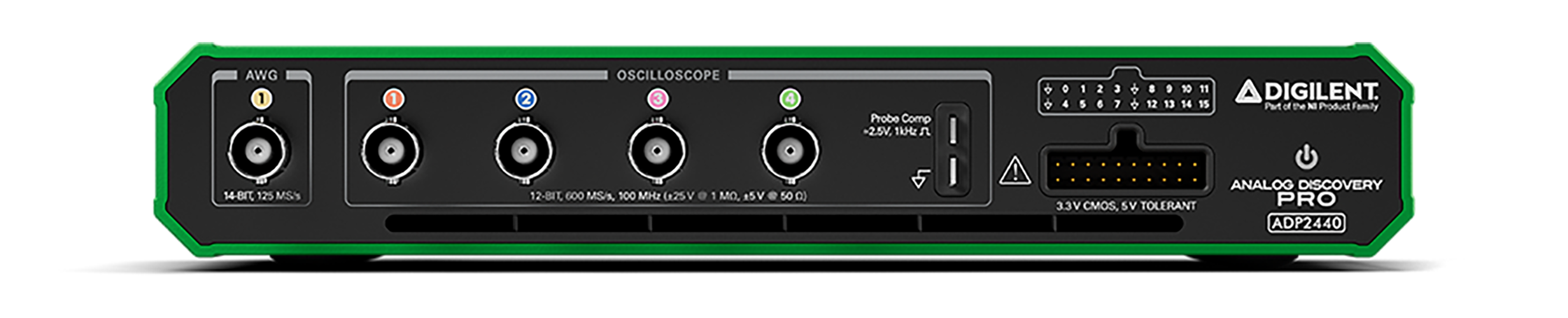

• Vier BNC Eingangskanäle mit 12-Bit-Auflösung und einem Eingangsbereich von bis zu ±25 V
• Bandbreite von über 100 MHz, 600 MS/s Interleaved
• 10 verschiedene Hardware-Eingangsbereiche von ±25 mV bis ±25 V für mehrere Präzisionsstufen
• Vom Benutzer wählbare Eingangsimpedanz von 50 Ω oder 1 MΩ
• Viele zusätzliche Ansichten, darunter FFT, Histogramm, Persistenz, Augendiagramm und Analog-Digital-Diagramme
• Unterstützung komplexer Trigger, darunter Flanken-, Impuls-, Zeitüberschreitungs-, Glitch, Übergangs- und Fensterbedingungen
• Spezielle Instrumente für Spektrumanalysator, Netzwerk-/Bode-Diagramm-Analysator und Impedanzanalysator

Analog Ausgänge:

• Ein BNC-Ausgang am Funktionsgenerator mit 14-Bit-Auflösung, ±5 V Ausgangsbereich
  • 15+ MHz Bandbreite, bis zu 125 MS/s
• Unterstützung von Standard-, erweiterten und benutzerdefinierten Wellenformen
  • Sinus, Rechteck, Dreieck, Rampe, Gleichstrom, Impuls, Rauschen, Burst
  • Ein- und bidirektionales Frequenz- und/oder Amplitudensweepen
  • Mehrere Modulationstechniken, darunter AM, FM, PM und Summierung

Digitale Ein- und Ausgänge:

• 16 digitale Ein-/Ausgänge für den Logikanalysator und Mustergenerator mit vollständig konfigurierbaren Tri-State-Puffern
• Intern getaktet mit einer Abtastrate von bis zu 1,2 GS/s
• Zahlreiche Protokollanalysatoren, darunter SPI, I2C, UART, 1-Wire, CAN, GPIB, I2S, LIN, JTAG, Manchester, SAE JA1850 und Quadraturdecoder
• Unterstützung der Protokollgenerierung für SPI, UART, I2C, CAN, HDMI CEC, SWD und AVR

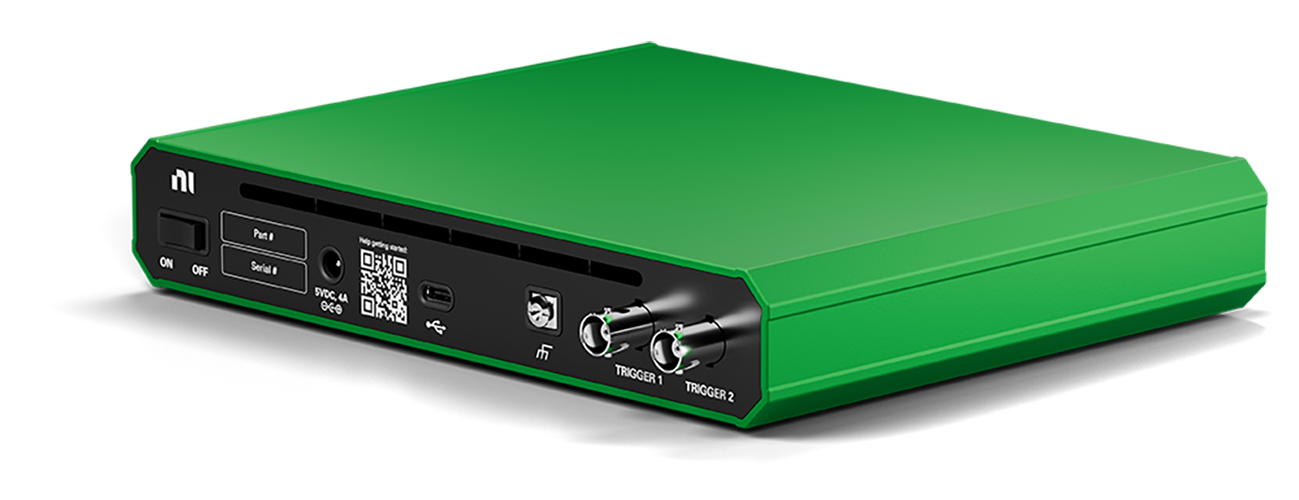

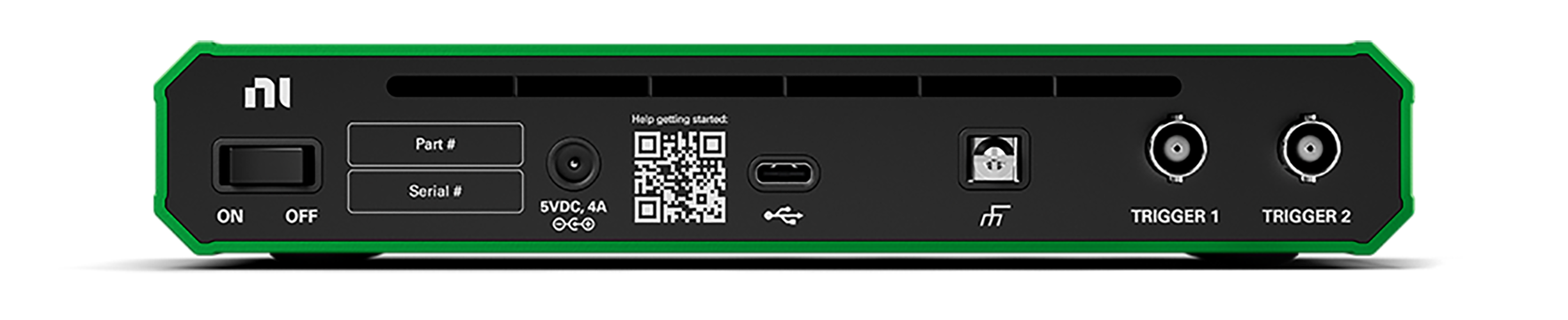

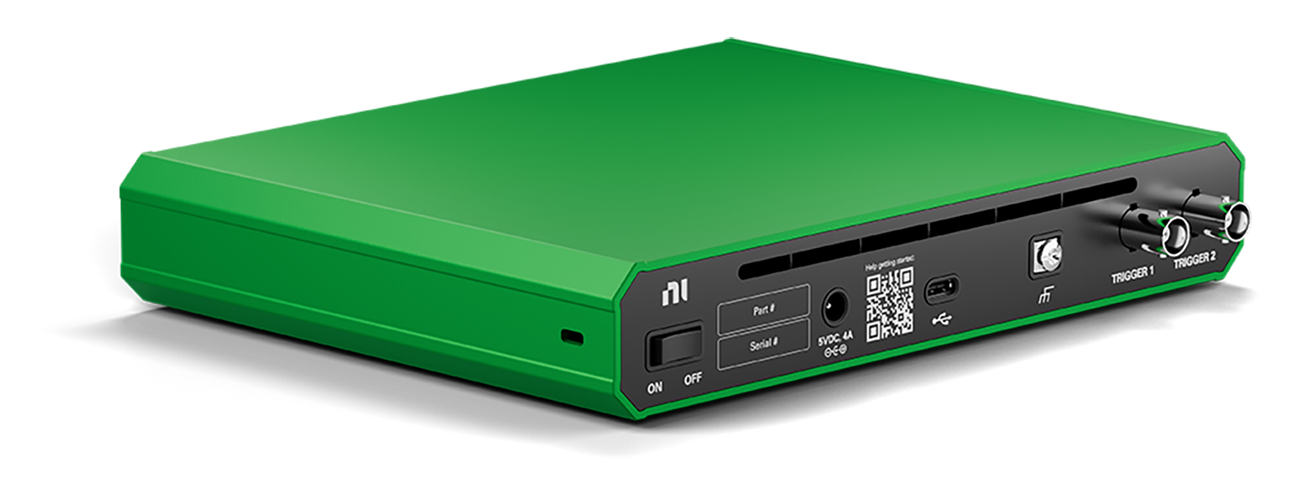

• Zwei bidirektionale BNC-Trigger für externe und interne Triggerung

Software Support

• Kostenlose und leistungsstarke WaveForms-Software von Digilent für Mac, Windows, and Linux
• WaveForms SDK für benutzerdefinierte Anwendungen und Skripterstellung über C/C++, Python, C#, Visual Basic

Zusätzliche Funktionen:

• Dualmodus zum gleichzeitigen Betrieb von zwei Geräten für 8 analoge Eingänge, 32 digitale E/As und 2 AWGs
• Automatische Phasenanpassung zwischen Geräten im Dualmodus
• USB 3.2 (5 Gbit/s) Übertragungsgeschwindigkeit
• Triggersystem ermöglicht den Subsystemen Oszilloskop, AWG und digitale E/A, sich gegenseitig oder über externe Triggereingänge zu triggern und Trigger an andere Instrumente weiterzuleiten
• Komplexe und benutzerdefinierte Berechnungen für jedes Gerät zur Unterstützung der Filterung und Erzeugung beliebiger Signale
• Pufferspeicher kann frei zwischen analogen und digitalen Systemen zugewiesen werden
• Speichersegmentierung mit nur 1 µs Trigger-Wiederholungslatenz zwischen wiederholten Hochgeschwindigkeitserfassungen
• Metallgehäuse mit DIN-Schienenhalterung für einfache Montage

Sonstiges:

• Abmessungen (B x T x H): 210 mm x 164.5 mm x 37.9mm (8.27" x 6.48" x 1.49")
• Abmessungen inkl. Anschlüsse (B x T x H): 210 mm x 191.4 mm x 37.9mm (8.27" x 7.54" x 1.49")
• Gewicht: 993 g (2.19 lbs)

Software

Was ist WaveForms?

WaveForms ist die kostenlose Softwareanwendung für den ADP2230 und ermöglicht die Nutzung der verfügbaren analogen und digitalen Instrumente. Das Hardware-Gerät kommuniziert mit WaveForms über eine USB-Verbindung zu Ihrem Computer und ermöglicht dem Benutzer, gemischte Signal- und Mixed-Domain-Wellenformen zu erfassen, aufzuzeichnen, zu analysieren und zu erzeugen. Zusätzlich zu der Verwendung von Instrumenten in der Anwendung, die WaveForms Anwendung hat ein Skript-Editor-Tool, das benutzerdefinierte Scripting des Instruments in JavaScript ermöglicht. WaveForms ist so konzipiert, dass es auf einem Laptop oder Desktop-Computer ausgeführt werden kann und mit Windows, Mac und Linux kompatibel ist.

Lieferumfang

ADP2440:

• 1x Analog Discovery Pro (ADP2440) 410-436-1
• 4x T2200 200 MHz x1/x10 Oscilloskop-Sonden
• 1x 2x10-poliges Flywire-MTE-Kabel
• 20x Minigrabbers mit Anschlüssen
• 1x 2 Meter USB 3.2 Type C-zu-C Kabel
• 1x 5 V, 4 Ampere Schaltnetzteil-Kit mit US- und EU-Adaptern
• 1x Schnellstartanleitung
• 1x Sicherheitsdatenblatt

Referenzen

• Hersteller: Digilent Inc.
• Artikelname des Herstellert: Analog Discovery Pro ADP2440: Mixed Signal USB Oscilloscope, Waveform Generator, and Logic Analyzer
• Artikelnummer des Herstellers: 410-436-1
