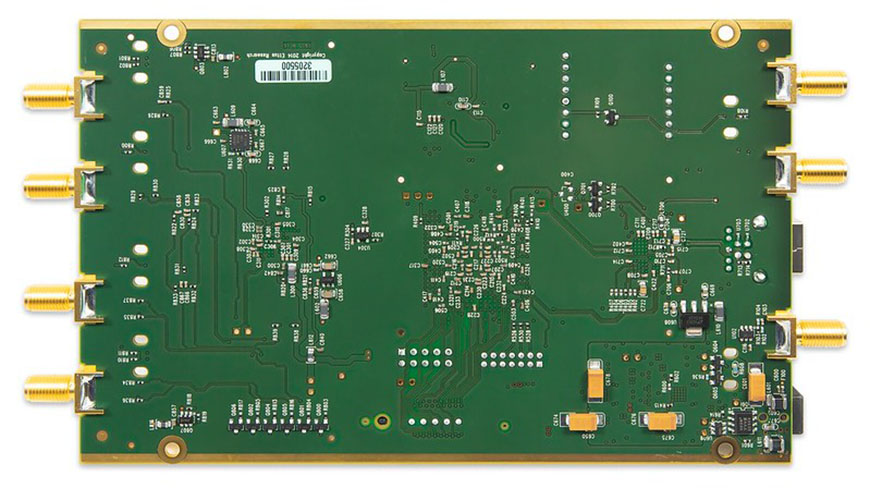

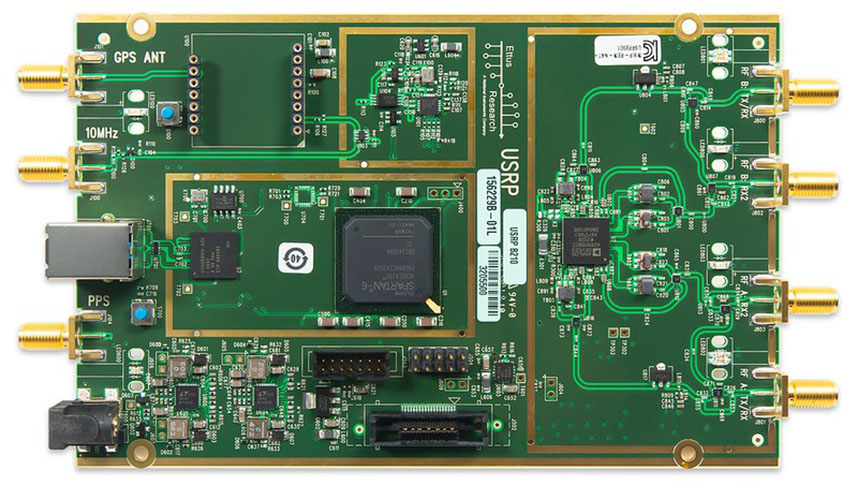

Ettus USRP B210: 2x2, 70MHz-6GHz SDR/kognitives Radio (Board only)

Das USRP B210 ist eine voll integrierte, einplatinenfähige Universal Software Radio Peripheral (USRP™) Plattform mit kontinuierlicher Frequenzabdeckung von 70 MHz bis 6 GHz. Es wurde für kostengünstige Experimente entwickelt und kombiniert den AD9361 RFIC-Direktumsetzungs-Transceiver mit einer Echtzeit-Bandbreite von bis zu 56 MHz, ein offenes und reprogrammierbares Spartan-6-FPGA und eine schnelle SuperSpeed-USB-3.0-Konnektivität. Die volle Unterstützung für die USRP Hardware Driver™ (UHD) Software ermöglicht es Ihnen, sofort mit der Entwicklung von GNU Radio zu beginnen, Ihre eigene GSM-Basisstation mit OpenBTS zu prototypisieren und den Code nahtlos vom USRP B210 auf leistungsfähigere, industrietaugliche USRP-Plattformen zu übertragen. Für Benutzer von Geräten mit grüner Platine (Revision 6 oder später) ist ein Gehäuse-Zubehörsatz erhältlich, mit dem ein schützendes Stahlgehäuse zusammengebaut werden kann.

Experimentieren mit Low-Cost-SDR

Experimentieren Sie mit dem USRP B210 in einer breiten Palette von Anwendungen, darunter: FM- und TV-Rundfunk, Mobilfunk, GPS, WiFi, ISM und mehr. Anwender können sofort mit dem Prototyping in GNU Radio beginnen und sich an der Open-Source-SDR-Community beteiligen. Die vollständige Unterstützung durch die UHD-Software ermöglicht die nahtlose Wiederverwendung des Codes aus bestehenden Designs, die Kompatibilität mit Open-Source-Anwendungen wie HDSDR und OpenBTS sowie einen Upgrade-Pfad zu industrietauglichen USRP-Systemen, die den Anwendungsanforderungen entsprechen.

B210-Systemarchitektur

Das integrierte RF-Frontend des USRP B210 wurde mit dem neuen AD9361 von Analog Devices entwickelt, einem Single-Chip-Transceiver mit direkter Konvertierung, der eine Echtzeit-HF-Bandbreite von bis zu 56 MHz übertragen kann. Der B210 nutzt beide Signalketten des AD9361 und bietet damit kohärente MIMO-Fähigkeit. Die Onboard-Signalverarbeitung und Steuerung des AD9361 wird von einem Spartan-6 XC6SLX150 FPGA durchgeführt, der über SuperSpeed USB 3.0 mit einem Host-PC verbunden ist. Der Echtzeit-Durchsatz des USRP B210 wurde mit 61,44MS/s Quadratur gemessen und stellt dem Host-PC die vollen 56 MHz der momentanen HF-Bandbreite für zusätzliche Verarbeitung mit GNU Radio oder Anwendungen, die die UHD-API verwenden, zur Verfügung. Detaillierte Angaben zum Durchsatz in verschiedenen SISO- und MIMO-Konfigurationen finden Sie in der USRP B200/B210 Benchmark-Tabelle.

Eigenschaften

• Xilinx Spartan-6 XC6SLX150 FPGA
• Vollständig kohärente 2x2 MIMO-Fähigkeit
• RF Spezifikationen

  • Kanäle: 2 TX & 2 RX, Halb- oder Vollduplex
  • Frequenzbereich: 70 MHz to 6 GHz
  • Momentane Bandbreite:
    • Up to 56 MHz
  • SSB/LO-Unterdrückung: 35/50 dBc

    • 3,5 GHz deg RMS
    • 6 GHz deg RMS
  • IIP3 (bei typischer NF)): -20 dBm
  • Ausgangsleistung: >10 dBm
  • Empfangs-Rauschzahl: <8 dB
• Umwandlungsleistung und Takte

  • ADC Sample Rate (Max.): 61.44 MS/s
  • ADC Resolution: 12 bits
  • DAC Sample Rate (Max.): 61.44 MS/s
  • DAC Resolution: 12 bits
  • Host Sample Rate (16b): 61.44 MS/s
  • Frequenzgenauigkeit: +/-2.0 ppm
  • W/ GPS Unlocked TCXO Reference: ±75 ppb
  • W/ GPS Locked TCXO Reference: <1 ppb
• DC-Eingang: 6V (DC-Netzteil im Lieferumfang enthalten)
• Geerdete Befestigungslöcher
• USB 3.0 SuperSpeed-Schnittstelle
• Standard USB 3.0-Anschluss
• GPIO-Fähigkeit
• Abmessungen: 97 x 155 x 15 mm
• Gewicht: 350 g
• Betriebstemp. Bereich: 0 - 45 °C
• Software
• USRP-Hardwaretreiber 3.9.2 (oder höher)
• GNU Radio, C++ und Python APIs
• 10 MHz Taktreferenz
• PPS-Zeitreferenz

Anwendungen

• AM/FM
• Cellular Communication / GPS / WiFi
• TV-Übertragung
• Industrie, Wissenschaft und Medizin (ISM)

Links zu Projekten

• Getting Started Guide with Ettus USRP B200
• Ettus USRP Manual

Lieferumfang

• Ettus USRP B210 (Board Only)
• USB 3.0 cable
• Universelle Stromversorgung

Referenzen

• Hersteller: Digilent Inc.
• Artikelname des Herstellers: Ettus USRP B210: 2x2, 70MHz-6GHz SDR/Cognitive Radio
• Artikelnummer des Herstellers: 6002-410-024

Ressourcen

• Produktseite bei Digilent Inc.
• Digilent Inc. Support Forum
• Wenn Sie Support-Fragen haben, greifen Sie bitte auf die Support-Ressourcen von Ettus Support zu.
