Trägerboard für das TEM0007 Microchip PolarFire SoC Modul

129,71 €

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikelnummer: TEB2000-01-T001

Artikelstatus: Full production

Lagerbestand: 1

Produktinformationen "Trägerboard für das TEM0007 Microchip PolarFire SoC Modul"

Das Trenz Electronic Trägerboard TEB2000 bietet Funktionalität für Entwicklungs-, Evaluierungs- und Testzwecke von Trenz 4 x 5 cm SoMs (System on Module).

Das Trägerboard ist mit einer Vielzahl von Komponenten und Anschlüssen für unterschiedliche Konfigurationen und Anforderungen ausgestattet. Die Funktionskomponenten auf dem Modul und die Mehrzweck-E/As der SoM-Logik sind über Board-to-Board-Steckverbinder mit den Komponenten und Steckverbindern der Trägerplatine verbunden, um dem Benutzer einen einfachen Zugang zu ermöglichen.

Weitere Informationen bezüglich der Kompatibilität und Unterstützung zu 4 x 5 SoMs sind auf der Seite "4 x 5 cm Carriers" verfügbar.

Eigenschaften

On Board
- System Controller (SC) (LCMXO2-1200HC-4TG144I1))
- Mini USB für JTAG und UART Anschluß (FTDI FT2232H)
- Mini USB für zweiten UART Anschluß (FTDI FT230XQ)
- SDIO Anschlußerweiterung
- 4 x User LEDs
  - D1, D2 connected to SC (firmwarabhängige Funktionalität)
  - D3, D4 connected to SC und 4 x 5 SoM
- 2 x User push button
  - Connected to SC (firmwarabhängige Funktionalität)
  - aktuell verwendet für Hard- and Soft-Reset
- 4 User DIP switches
  - Aktiviert/deaktiviert die Aktualisierung des SC
  - MIO0 (zugängliches Signal durch SC und SoM)
  - 2 "mode" bits

Schnittstelle
- Trenz 4 x 5 SoM-Buchse
  - 3 x Samtec LSHM Serie Hochgeschwindigkeitsstecker
- Micro SD-Kartenanschluss
- 2 x VG96 Backplane-Verbinder (Befestigungslöcher und Lötpunkte)
- Mini- oder Normal-USB für SoM USB-OTG-Verbindung (je nach Bestückungsvariante)
- RJ45 GbE-Anschluss

Power
- Überspannungs-, Unterspannungs- und Verpolungsschutz der Versorgungsspannung
- Klinkenbuchse (2,1 mm) für 5V-Stromversorgungseingang

Größe
- 10 x 6.45 cm

Lieferumfang

1 x TEB2000-01-T001 Trägerboard für das TEM0007 Microchip PolarFire SoC Modul

Hinweis: VG96 Steckerleiste (Artikel 21545) vertikal, Harting DIN41612 (female) ist nicht im Lieferumfang enthalten, aber als Zubehör im Shop zu erwerben.

Info: Für die Montage des VG96 Steckers werden Schrauben M2,5x8 mm und verzinkte Muttern M2,5 benötigt.

Zusätzliche Informationen

Artikelnummer des Herstellers: TEB2000-01-T001
Trenz Electronic Trägerboard TEB2000 Wiki
Support Forum

Alle von Trenz Electronic produzierten Module
werden in Deutschland entwickelt und gefertigt.

Eigenschaften "Trägerboard für das TEM0007 Microchip PolarFire SoC Modul"

Eigenschaften

Formfaktor:	6,45 × 10 cm
Kompatibel für:	TEM0007

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Downloads

File	File-Extension	Description
Bit-File	*.bit	FPGA Configuration File
Diverse Reports	--	Report files in different formats

Komponente	Beschreibung
IP-Interfaces	I2C, ASIO (AXI-Stream to IO), SPI-Flash, Uart

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	I2C,SPI-Flash,UART
TE-IP	ASIO (AXI-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	VIO
TE-IP	Startupe2,LabTools Frequency Counter

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei

Komponente	Beschreibung
Xilinx-IP	VIO (Virtual Input/Output)
TE-IP	Labtools Frequency Counter, Startupe2 Primitive Wrapper

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)

Komponente	Beschreibung
Interface IPs	DDR3, GPIO, Uart0, QSPI und Ethernet

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf file only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- or BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	MicroBlaze, MB-Debug, Uartlite, MIG7 for DDR3, QSPI, Timer, Ethernet Lite
TE-IP	ASIO GPIO (AXI-Stream to GPIO)

Anwendung	Beschreibung
Hello World	Xilinx Hello world ( generate elf file only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	VIO,ILA
TE-IP	unio_mac

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei

Komponente	Beschreibung
Interface IPs	QSPI, Uart, ASIO (Axi-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- or BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	ILA, VIO, CLK-Wizard
TE-IP	F32C, Vector_LED, UART_MON

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)

Komponente	Beschreibung
IP-Interfaces	DDR3, QSPI, Uart, I2C, Ethernet, ASIO (AXI-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	AXI Timer, AXI Interrupt Controller,MIG, AXI QSPI, AXI Uart Lite, AXI I2C, AXI Ethernet Lite, VIO
TE-IP	ASIO (AXI-Stream to IO), labtools_fmeter

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)
te_spi_bootloader	SPI Bootloader (.elf only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	AXI Timer, AXI Interrupt Controller,MIG, AXI QSPI, AXI Uart Lite, AXI I2C, AXI Ethernet Lite

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)
memory_tests	Xilinx Memory Example (.elf only)

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme

Komponente	Beschreibung
Zynq Processor	aktivierte MIO-Interfaces: DDR3, QSPI, GPIO,2x Uart, QSPI,2x I2C,1x SD,1x Ethernet

Anwendung	Beschreibung
zynq_fsbl	Zynq First Stage Bootloader (für HDMI modifiziert und als Library in /sw_lib/ zur Verfügung gestellt)
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
Bin-File	*.bin	Flash Konfigurationsdatei mit Boot-Image für Zynq-FPGAs
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlace Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
BIF-File	*.bif	Datei mit Beschreibung für die Bin-File Generierung
OS-Image	*.ub	Image mit Linux Kernel (enthält für Petalinux optional auch Devicetree und RAM-Disk)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Zynq Processor	aktivierte MIO-Interfaces: DDR3, QSPI, GPIO,2x Uart, QSPI,2x I2C,1x SD,1x Ethernet

Digilent
OHO-Elektronik
Sundance
Trenz_Electronic - Dokumente und Design Daten für Trenz Electronic Produkte
inrevium
reference
Dateien SBSE____.ZZC
Größe 4 B / Geändert 29.09.2026 - 16:31:35

TEB2000 - 4 x 5 cm carrier for TEM0007

TEB2000 AN- Wiki with TRM, reference projects, application notes and more
- TEB2000 TRM - Technical Reference Manual
- TEB2000 CPLD Firmware - Firmware Description
- TEB2000 PCN - Product Change Notification (see also Schematic Change History and TRM)
- TEB2000 AN - Advisory Note
4 x 5 SoM LSHM B2B Connectors- overview, compatibility, mating heights and speed rating
TEB2000 Getting Started- Basic note to start up Carrier with TEM0007 modules
4 x 5 SoMs Handling and Usage Precautions- general handling and removal instructions

4 x 5 Carrier

4 x 5 SoM Carriers- overview of available carrier boards for all 4 x 5 cm modules

3rd Party Links

currently not available

Support

For support, please go to http://forum.trenz-electronic.de/ or contact support@trenz-electronic.de

Zubehör

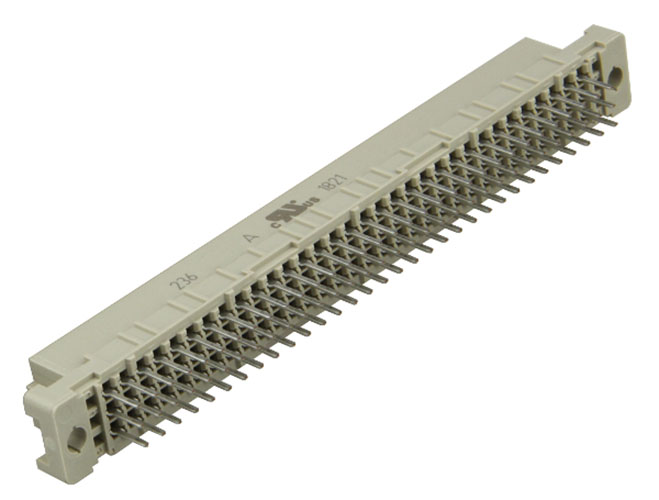

VG96 Steckerleiste vertikal, Harting DIN41612 (female)

Harting DIN 41612-Steckverbinder, Serie 09 03, Buchse, 2.54mm, 96-polig, 3-reihig, a/b/c, gerade

Artikelnummer: 21545

Lagerbestand: 0

Ab 1,78 €

Details

VG96 Steckerleiste vertikal, TE Connectivity DIN41612 (male)

TE Connectivity DIN 41612-Steckverbinder

Artikelnummer: 25190

Lagerbestand: 0

Ab 3,71 €

Details

Microchip PolarFire® SoC FPGA 25T-FE, 1 GByte LPDDR4 SDRAM, 4 x 5 cm

Commercial-grade Microchip PolarFire® MPFS025T-FCVG484E FPGA, 1 GByte LPDDR4 SDRAM, 64 MByte SPI Flash, Größe: 4 x 5 cm

Artikelnummer: TEM0007-01-CAA11-A

Lagerbestand: 0

Ab 182,58 €

Details

Microchip PolarFire® SoC FPGA 95T-1I, 1 GByte LPDDR4 SDRAM, 4 x 5 cm

Industrial-grade Microchip PolarFire® MPFS095T-1FCVG484I FPGA, 1 GByte LPDDR4 SDRAM, 64 MByte SPI Flash, Größe: 4 x 5 cm

Artikelnummer: TEM0007-01-CBD11-A

Lagerbestand: 0

Ab 254,34 €

Details

Microchip PolarFire® SoC MPFS250T-FE, 1 GByte LPDDR4 SDRAM, 4 x 5 cm

Commercial-grade Microchip PolarFire® MPFS250T-FCVG484E FPGA, 1 GByte LPDDR4 SDRAM, 64 MByte SPI Flash, Größe: 4 x 5 cm

Artikelnummer: TEM0007-01-CHE11-A

Lagerbestand: 0

Ab 302,18 €

Details

Name	Folder	Description
Source Name	<design_name><folder>	Source Beschreibung
PetaLinux Project	<design_name>/os/petalinux	PetaLinux Project mit Ethernet,USB,RTC

Anwendung	Beschreibung
zynq_fsbl	TE modifizierter Zynq FSBL, siehe te_fsbl_hooks.c (template in sobfolder sw_lib)
hello_te0720	Hello TE0720 Beispiel in Endlosschleife
u-boot	Petalinux-Uboot (image.ub in <design_name>/prebuilt/os/petalinux/<short dir oder default>)

Trägerboard für das TEM0007 Microchip PolarFire SoC Modul

Produktinformationen "Trägerboard für das TEM0007 Microchip PolarFire SoC Modul"

Eigenschaften

Lieferumfang

Zusätzliche Informationen

Downloads

TEC0850 Basic Design

CR00100 Basic Beispiel

CR00100 Basic Beispiel

CR00103 Hyperram Citrobits

CR00103 Test Certus

CR00107 Basic Hello World Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

Vitis AI Referenz Design

TE0950 Basic Linux Beispiel

TE0950 Basic Linux Beispiel

TEI0022 Basic Beispiel

TEI0022 Basic Beispiel

TE0717 Hello World Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0003 LED Sequencer Beispiel

TEI0003 NIOS SDRAM Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEM0001 Test Board Example

TEI0050 Basic Beispiel

TEI0050 Basic Beispiel

TEI0050 Grundlegendes Beispiel

TEI0015 DAQ Capture Demo

TEI0015 Data Capture Demo

TEI0015 Jupyter Demo

TEI0016 DAQ Capture Demo

TEI0016 Data Capture Demo

TEI0016 Jupyter Demo

TEI0023 DAQ Capture Demo

TEI0023 Data Capture Demo

TEI0023 Jupyter Demo

TE0890 Hello World Beispiel

TE0890 Hello World Beispiel

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

Basic Linux Beispiel

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

TEM0005 Webserver Demo1

MicroBlaze Basis-System

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 Basic Example

TE0725LP Frequenzmessung

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0714 VIO LED Design

TE0714 Basic Barmetal Beispiel

TE0763 Hello World Beispiel

TE0710 MicroBlaze System

TE0710 UNIO MAC
