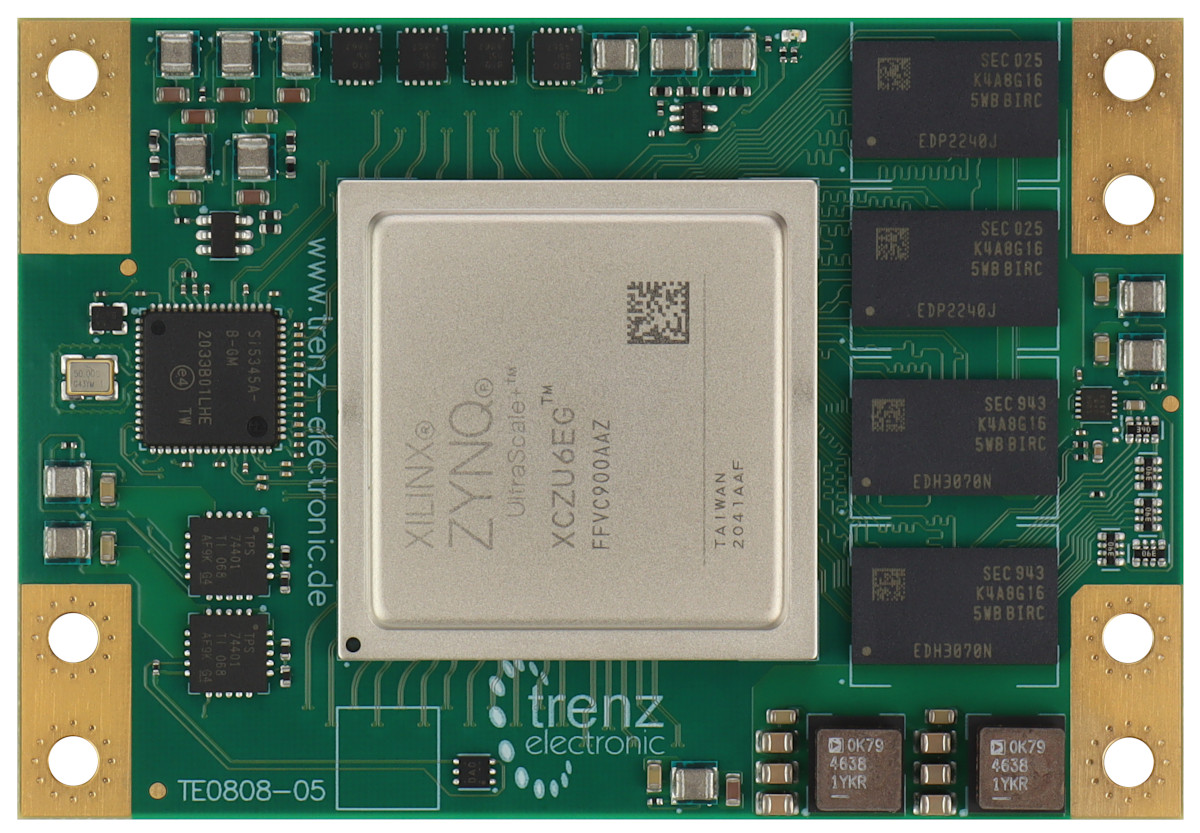

UltraSOM+ MPSoC-Modul mit AMD Zynq™ UltraScale+™ ZU6EG-1E incl. Heat Spreader

Bildergalerie überspringen

1.081,71 €

Bestellung möglich, Lieferzeit auf Anfrage.

Artikelnummer: TE0808-05-6BE81-EK
Artikelstatus: Full production
Lagerbestand: 0
Anzahl Stückpreis
Bis 9
1.081,71 €
Ab 10
973,54 €
Ab 25
973,54 €
Ab 50
865,37 €
Ab 100
811,28 €
Ab 250
811,28 €
Ab 500
724,75 €
Ab 1000
724,75 €

Produktinformationen "UltraSOM+ MPSoC-Modul mit AMD Zynq™ UltraScale+™ ZU6EG-1E incl. Heat Spreader"

Der Vorgänger dieses Artikels ist TE0808-05-6BE81-AK. Alle Änderungen befinden sich in der Product Change Notification (PCN).

Dieses Modul ist ein TE0808-05-6BE81-E mit vormontiertem Heat Spreader.

Dieses Modul wird nicht abgekündigt, jedoch empfehlen wir für neue Projekte die Modulserie TE0818 mit verbessertem Stecker.

Das Trenz Electronic TE0808-05-6BE81-E ist ein leistungsfähiges MPSoC-Modul mit einem AMD Zynq™ UltraScale+™ ZU6EG. Darüber hinaus ist das nur 5,2 x 7,6 cm große Modul mit 4 GByte DDR4 SDRAM, 128 MByte Flash-Speicher für Konfiguration und Datenspeicher, 20 x seriellen High-Speed Transceivern, sowie leistungsstarken Schaltnetzteilen für alle benötigten Spannungen ausgestattet. Durch robuste High-Speed Steckverbinder wird eine große Anzahl von Ein- und Ausgängen zur Verfügung gestellt.

Die hochintegrierten Module sind mit ihrer Größe von 5,2 x 7,6 cm kleiner als eine Kreditkarte und werden in mehreren Varianten zu einem günstigen Preis-Leistungs-Verhältnis angeboten.

Alle Bauteile decken mindestens den erweiterten Temperaturbereich von 0°C bis +85°C ab. Der Temperaturbereich, in dem das Modul genutzt werden kann, ist abhängig vom Kundendesign und gewählter Kühlung. Bitte sprechen Sie uns für spezielle Lösungen an.

Eigenschaften

  • SoC / FPGA
    • Device: AMD Zynq™ UltraScale+™ ZU6EG-1FFVC900E
    • Speedgrade: -1
    • Temperaturbereich: Extended
    • Package: FFVC900
    • Grafikprozessor-Unit (GPU)
  • RAM / Speicher
    • 4 GByte DDR4 SDRAM
    • 2 x 64 MByte SPI Boot Flash (dual parallel)
    • 2 Kbit serielles EEPROM mit EUI-48 Node Identity
  • On Board
    • Oscillator
  • Schnittstelle

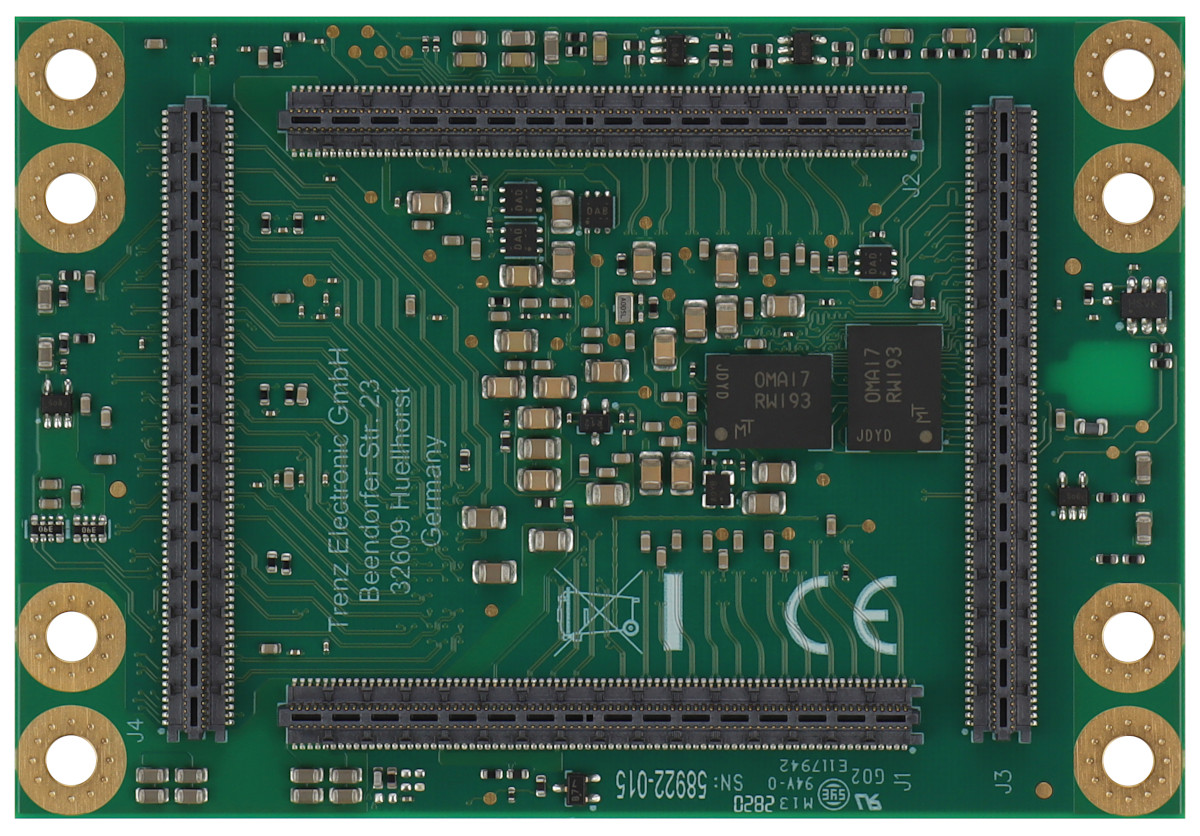

    • 4 x 160 pin B2B Steckverbindungen (ST5)
      • 204 PL IO
        • HP: 156
        • HD: 48
      • 65 PS MIO
      • 4 PS GTR
      • 16 PL GTH
      • I2C, JTAG, CONFIG
    • Transceiver clocks inputs and outputs
    • PLL Clock Generator
    • LP, FP, PL separat kontrollierte Power Domains
  • Power
    • 3.3 V power supply via B2B Connector needed
  • Größe
    • 5,2 x 7,6 cm

Andere Bestückungsvarianten zur Kosten- oder Leistungsoptimierung sowie Preise bei Großaufträgen sind auf Anfrage erhältlich.

Empfohlene Software

Vivado Enterprise Edition (kostenpflichtige Version)

Die Vivado Enterprise Edition ist die voll funktionsfähige Version der Design Suite und unterstützt alle AMD devices.

Übersicht Vivado Standard und Enterprise Edition

Entwicklungssupport

Für dieses Modul ist ein Trägerboard verfügbar.

Aktuelle Dokumentationen, Design Support-Dateien und Referenzdesigns mit Quelldateien stehen kostenlos zum Download zur Verfügung.

Lieferumfang

  • 1 x TE0808-05-6BE81-E Trenz Electronic MPSoC-Modul mit AMD/Xilinx Zynq™ UltraScale+™ ZU6EG
  • 1 x vormontierter Heat Spreader KK0808-05

Zusätzliche Informationen

Alle von Trenz Electronic produzierten Module
werden in Deutschland entwickelt und gefertigt.
