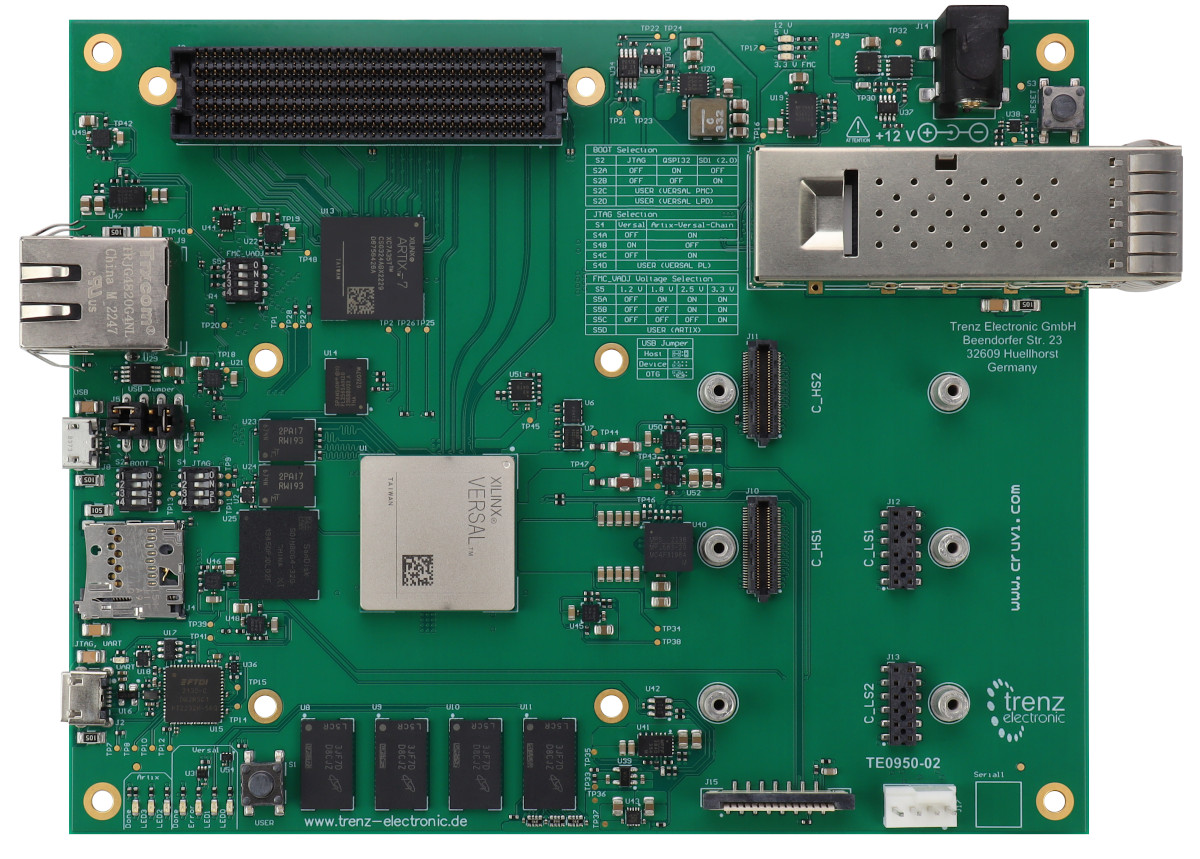

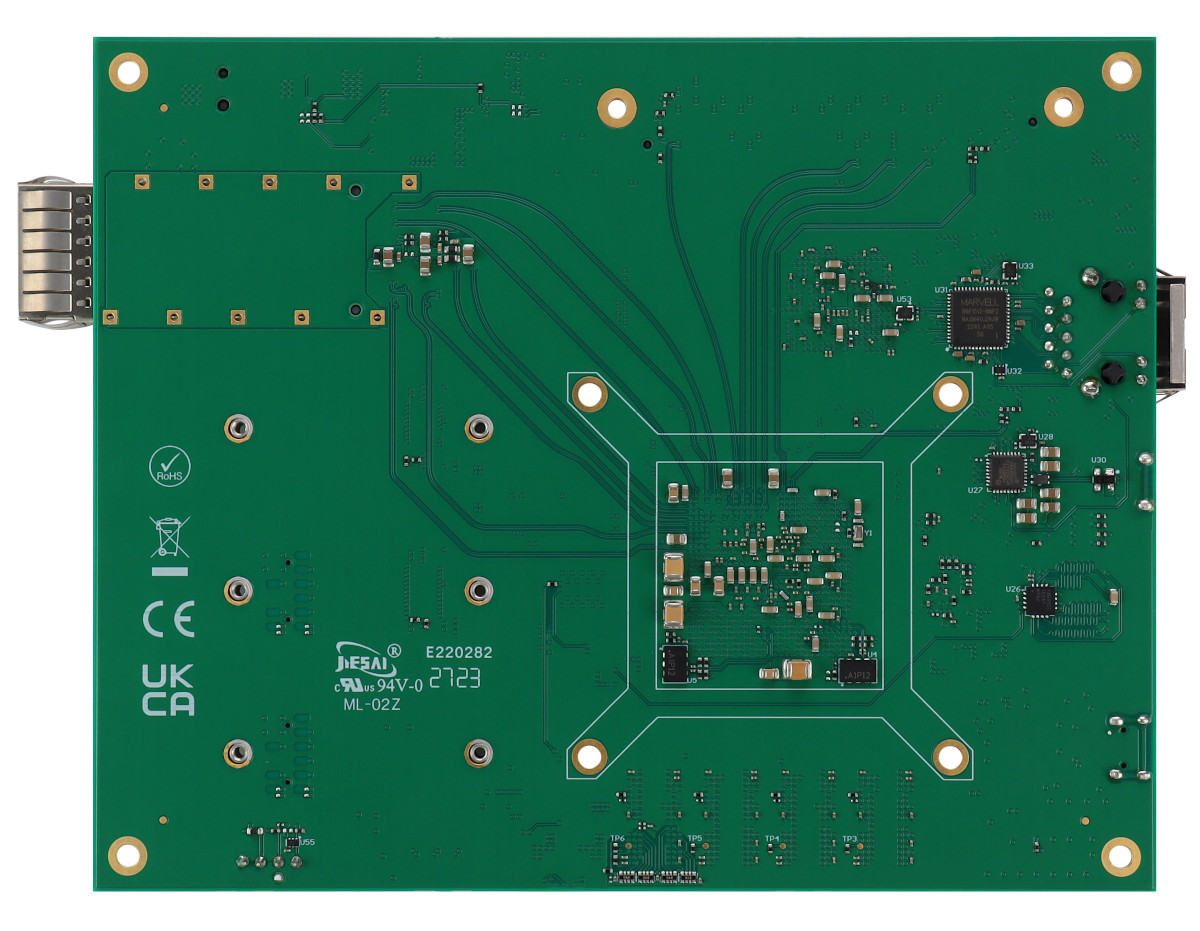

AMD Versal AI Edge Evalboard mit VE2302 device, 8 GB DDR4 SDRAM, 15 x12 cm

Bildergalerie überspringen

891,31 €*

Preise inkl. MwSt. zzgl. Versandkosten

voraussichtlich lieferbar am 01-Sep-2025

Artikelnummer: TE0950-03-EGBE21C
Standardlieferzeit (Wochen): 22
Artikelstatus: Full production
Lagerbestand: 0

Produktinformationen "AMD Versal AI Edge Evalboard mit VE2302 device, 8 GB DDR4 SDRAM, 15 x12 cm"

Das Trenz Electronic TE0950-03-EGBE21C ist ein leistungsfähiges Adaptive SoC Evaluationboard, bestückt mit einem AMD Versal™ AI Edge VE2302. Darüber hinaus ist das Board mit 8 GByte DDR4 SDRAM und 128 MByte QSPI Flash für Konfiguration und Datenspeicher sowie leistungsstarken Schaltnetzteilen für alle benötigten Spannungen ausgestattet. Durch robuste, flexibel einsetzbare und kostengünstige High-Speed Steckverbinder wird eine große Anzahl von Ein- und Ausgängen zur Verfügung gestellt. Aktuell mögliche funktionelle Einschränkungen in Vitis.

Alle Bauteile decken mindestens den kommerziellen Temperaturbereich von 0°C bis +70°C ab. Der Temperaturbereich, in dem das Modul genutzt werden kann, ist abhängig vom Kundendesign und gewählter Kühlung. Bitte sprechen Sie uns für spezielle Lösungen an.

Eigenschaften

  • SoC
    • AMD Versal™ AI Edge XCVE2302-1LSESFVA784 device
      • A784 package (pin compatible VE2202, VE2302, VM1102)

  • RAM/Speicher
    • 8 GByte DDR4 SDRAM
    • 128 MByte QSPI Flash (primary boot option)
    • MicroSD card (primary boot option)
    • 32 GByte eMMC (secondary boot option)
    • EEPROM mit MAC-Adresse

  • On Board
    • AMD Artix™ 7 FPGA als konfigurierbarer Levelshifter/MUX for FMC und andere 3,3 V IOs
      • 32 MByte SPI Flash
      • 1 dip switch
      • 2 LEDs
    • USB 2.0 Host/Device/OTG (type Micro A/B connector)
    • USB JTAG + UART Micro-USB B
    • Gigabit Ethernet RJ45
    • Output
      • 2 LEDs (1 x MIO, 1 x PL)
    • Input
      • 1 push button (PL)
      • 2 dip switches (MIO)
      • Reset button

  • Schnittstelle
    • zQSFP mit 4 GTYP Transceiver
    • 2 x CRUVI HS (jeweils optimiert für 4 Lane MIPI, eine mit reduziertem Pinout)
    • 2 x CRUVI LS
    • CSI-2 connector (camera, 2 lane MIPI)
    • FMC
      • 4 GTYP Transceiver
      • 34 LA diff pairs to Levelshifter/MUX

  • Spannungsversorgung
    • 12 V Buchse für 2,1mm Hohlstecker
      (Das Netzteil ist nicht im Lieferumfang enthalten. Geeignetes Zubehör ist am Ende des Artikels verlinkt)

  • Größe
    • 150 mm x 120 mm

Andere Bestückungsvarianten zur Kosten- oder Leistungsoptimierung sowie Preise bei Großaufträgen sind auf Anfrage erhältlich.

Empfohlene Software

Vivado Standard Edition (kostenfreie Version)

Die Vivado Standard Edition ist die kostenfreie Version der Vivado Design Suite. Vivado Standard ermöglicht sofortigen kostenlosen Zugang zu einigen grundlegenden Vivado Funktionen und -Funktionalitäten.

Übersicht Vivado Standard und Enterprise Edition

Entwicklungssupport

Aktuelle Dokumentationen, Design Support-Dateien und Referenzdesigns mit Quelldateien stehen kostenlos zum Download zur Verfügung.

Lieferumfang

  • 1 x TE0950-03-EGBE21C Trenz Electronic Evaluationboard mit AMD Versal™ AI Edge VE2302 device

(Das Netzteil ist nicht im Lieferumfang enthalten. Geeignetes Zubehör ist am Ende des Artikels verlinkt).

Zusätzliche Informationen

Alle von Trenz Electronic produzierten Module
werden in Deutschland entwickelt und gefertigt.

Die Darstellung des Produktes stellt kein rechtlich bindendes Angebot, sondern ein Symbolbild zur Veranschaulichung des Angebots dar.
