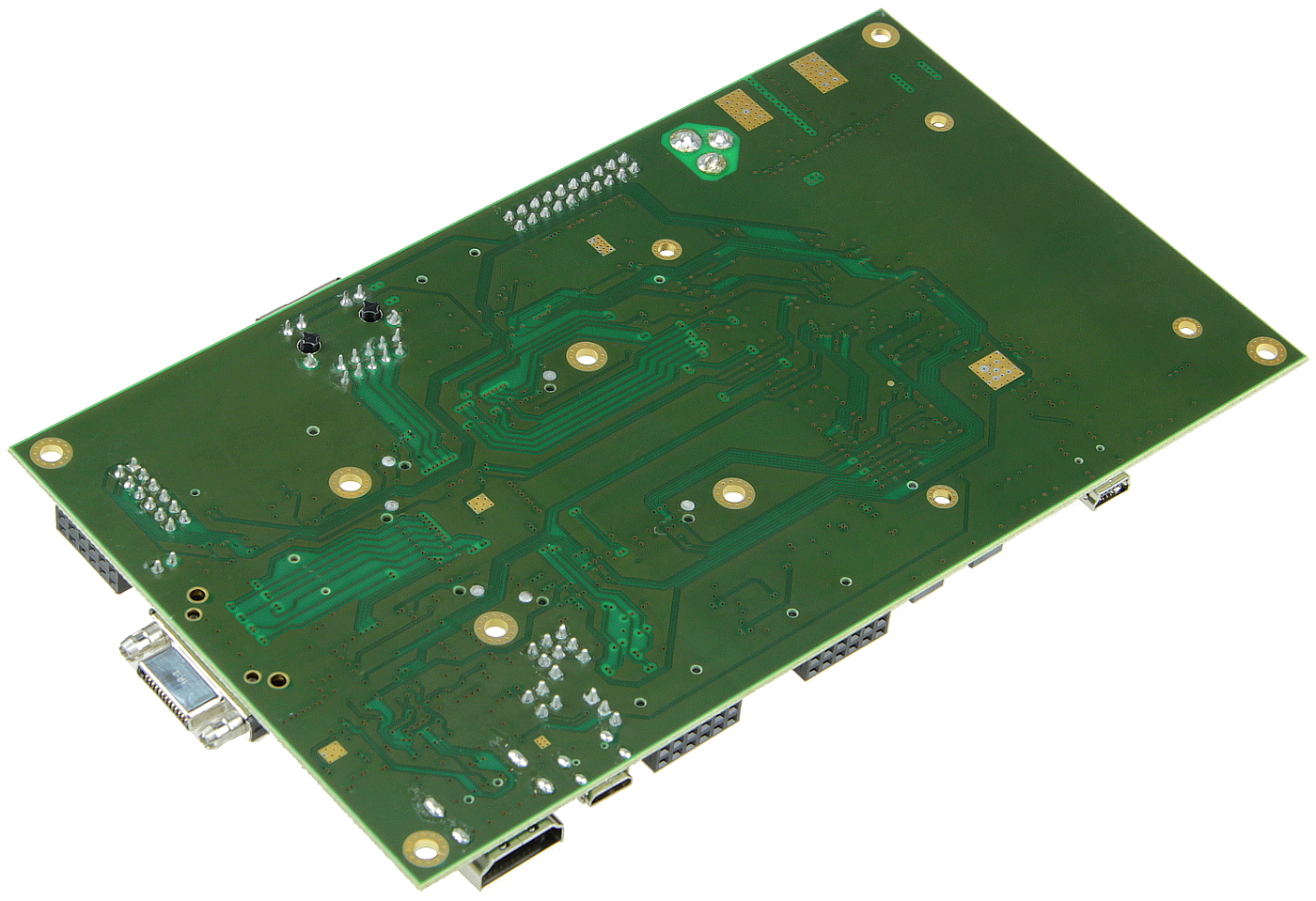

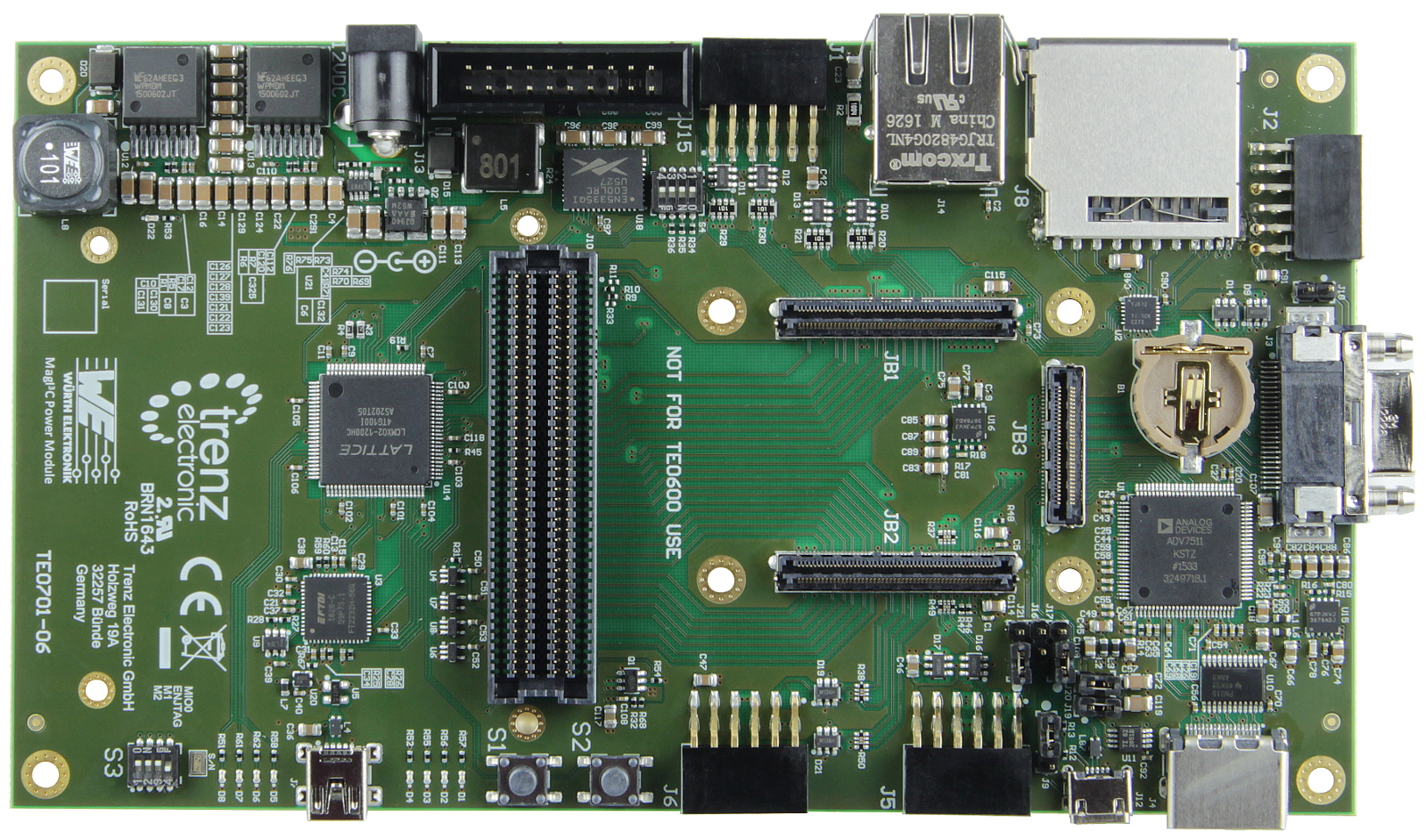

Trägerboard für Trenz Electronic 4 x 5 Module

201,11 €

Sofort versandfertig, Lieferzeit ca. 1-3 Werktage

Artikelnummer: TE0701-06

Artikelstatus: Full production

Lagerbestand: 84

Produktinformationen "Trägerboard für Trenz Electronic 4 x 5 Module"

Der Vorgänger dieses Artikels ist TE0701-05. Alle Änderungen befinden sich in der Product Change Notification (PCN).

Der Nachfolger dieses Artikels ist TE0701-07-A. Alle Änderungen befinden sich in der Product Change Notification (PCN).

Wichtig: Bevorstehende Änderungen von TE0701-06 auf TE0701-07.

Das Trenz Electronic TE0701 Trägerboard ist eine Basisplatine für 4 x 5 SoMs, die die Verbindungspins des SoMs zu zugänglichen Steckverbindungen herausführt und zahlreiche On-Board-Komponenten anbietet, um Trenz Electronic 4 x 5 SoMs im Zuge von Entwicklungstätigkeiten zu testen und zu evaluieren.

Weitere Informationen bezüglich der Kompatibilität und Unterstützung zu 4 x 5 SoMs sind auf der Seite "4 x 5 cm Carriers" verfügbar.

Hinweis

Der Zugriff auf das FT2232H EEPROM mit FTDI-Programmiertools führt dazu, dass normalerweise nicht sichtbare Benutzer-EEPROMs gelöscht und gespeicherte AMD/Xilinx JTAG-Lizenzen ungültig werden. Ohne diese Lizenz ist der On-Board JTAG mit den AMD/Xilinx-Tools nicht mehr zugänglich. Softwaretools der FTDI-Website warnen weder vor dem Löschen von Benutzer-EEPROM-Inhalten, noch fragen sie nach einer Bestätigung für den Vorgang.

Eigenschaften

Trenz 4 x 5 Modul-Sockel (3 x Samtec LSHM-Steckverbinder)
RJ45 GbE Ethernet
MicroUSB-Verbindung (Device, Host oder OTG-Modus)
SD-Karten Anschluss - Zynq SDIO0 bootfähiger SD-Anschluss
Pmod-Anschluss A, 3,3V
- 6 Pins können gleichzeitig auf SD-Karten-Pins übertragen werden (MIO1 Bank bei Verwendung von TE0720)
- 2 Pins verbunden zum Carrier-Controller CPLD
Pmod-Anschluss B, 3,3V
- Gemapped auf 8 PS MIO0 Pins bei Verwendung von TE0720 (gleiches Mapping wie auf dem Zedboard)
- 6 Pins ebenfalls verbunden zum Carrier-Controller CPLD
12V Stromversorgung (single)
Hochleistungs Enpirion-DCDC-Wandler für lokale Versorgung
VITA57.1 konformer FMC-LPC-Konnektor
- Digital programmierbares FMC-VADJ-Netzteil
Carrier-Controller CPLD
- 1200 Macrocell CPLD mit Block-RAM, Flash und PLL
- 8 User-LEDs, verschiedene Funktionen zuweisbar
- 2 User Push-Buttons, verschiedene Funktionen zuweisbar
- VID und EN Control für FMC VADJ DCDC Regulator
USB-JTAG-Interface
- Mini-USB-Anschluss
- Kompatibel mit Xilinx-Tools: Impact, Chipscope, XMD, Vivado/SDK etc.
- Kompatibel mit OpenOCD Debugger mit Zynq SRST Control
- Basiert auf FT2232H USB-Chip
- Channel A Schaltmodus Modul (ZYNQ PS) Reset
- Channel B kann als USB-UART verwendet werden
  - Carrier-Controller kann RXD/TXD-Signale umleiten
- JTAG-Port kann angeschlossen werden (über den Carrier-Controller)
  - 4 x 5 Module JTAG (FPGA + ARM chained in Zynq)
  - 4 x 5 Module JTAG und FMC JTAG in Kette
  - FMC-JTAG alleine
  - Zynq ARM PS JTAG-Port (über EMIO muxing in TE0720)
  - 6-Pin-Header für Benutzung ohne Board
  - Pmod-Anschluss B für Benutzung ohne Board

Lieferumfang

1 x TE0701-06 Trägerboard für Module von Trenz Electronic mit Formfaktor 4 x 5 cm

Zusätzliche Informationen

Artikelnummer des Herstellers: TE0701-06
Trenz Electronic TE0701 Wiki
Support Forum

Alle von Trenz Electronic produzierten Module
werden in Deutschland entwickelt und gefertigt.

Eigenschaften "Trägerboard für Trenz Electronic 4 x 5 Module"

Eigenschaften

Kompatibel für:	TE0710, TE0712, TE0715, TE0820, TE0821, TE0841, TE0711, TE0720, TE0741

Angaben gemäß Hersteller. Irrtum und Änderung vorbehalten.

Downloads

File	File-Extension	Description
Bit-File	*.bit	FPGA Configuration File
Diverse Reports	--	Report files in different formats

Komponente	Beschreibung
IP-Interfaces	I2C, ASIO (AXI-Stream to IO), SPI-Flash, Uart

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	I2C,SPI-Flash,UART
TE-IP	ASIO (AXI-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	VIO
TE-IP	Startupe2,LabTools Frequency Counter

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei

Komponente	Beschreibung
Xilinx-IP	VIO (Virtual Input/Output)
TE-IP	Labtools Frequency Counter, Startupe2 Primitive Wrapper

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)

Komponente	Beschreibung
Interface IPs	DDR3, GPIO, Uart0, QSPI und Ethernet

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf file only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- or BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	MicroBlaze, MB-Debug, Uartlite, MIG7 for DDR3, QSPI, Timer, Ethernet Lite
TE-IP	ASIO GPIO (AXI-Stream to GPIO)

Anwendung	Beschreibung
Hello World	Xilinx Hello world ( generate elf file only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	VIO,ILA
TE-IP	unio_mac

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei

Komponente	Beschreibung
Interface IPs	QSPI, Uart, ASIO (Axi-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- or BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	ILA, VIO, CLK-Wizard
TE-IP	F32C, Vector_LED, UART_MON

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
DebugProbes-File	*.ltx	Definition Datei für Vivado/Vivado LabTools Debugging Schnittstelle
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)

Komponente	Beschreibung
IP-Interfaces	DDR3, QSPI, Uart, I2C, Ethernet, ASIO (AXI-Stream to IO)

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	AXI Timer, AXI Interrupt Controller,MIG, AXI QSPI, AXI Uart Lite, AXI I2C, AXI Ethernet Lite, VIO
TE-IP	ASIO (AXI-Stream to IO), labtools_fmeter

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)
te_spi_bootloader	SPI Bootloader (.elf only)

Dateien	Datei-Endung	Beschreibung
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
BIT-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Xilinx-IP	AXI Timer, AXI Interrupt Controller,MIG, AXI QSPI, AXI Uart Lite, AXI I2C, AXI Ethernet Lite

Anwendung	Beschreibung
hello_world	Xilinx Hello World Example (.elf only)
memory_tests	Xilinx Memory Example (.elf only)

Dateien	Datei-Endung	Beschreibung
BIT-File	*.bit	FPGA Konfigurationsdatei
Diverse Reports	---	Report-Dateien in verschiedenen Formaten
Hardware-Platform-Specification-Files	*.hdf	Exportierte Vivado Hardware Specification für SDK/HSI
LabTools Project-File	*.lpr	Vivado Labtools Projekt Datei
MCS-File	*.mcs	Flash Konfigurationsdatei mit Boot-Image (MicroBlaze oder nur FPGA-Teil)
MMI-File	*.mmi	Datei mit Beschreibung der BRAM-Location für die MCS- oder BIT-File Generierung mit *.elf Inhalt (MicroBlaze)
Software-Application-File	*.elf	Software Anwendung für Zynq oder MicroBlaze Processor Systeme

Komponente	Beschreibung
Zynq Processor	aktivierte MIO-Interfaces: DDR3, QSPI, GPIO,2x Uart, QSPI,2x I2C,1x SD,1x Ethernet

Anwendung	Beschreibung
zynq_fsbl	Zynq First Stage Bootloader (für HDMI modifiziert und als Library in /sw_lib/ zur Verfügung gestellt)
hello_world	Xilinx Hello World Example

Dateien	Datei-Endung	Beschreibung
Bin-File	*.bin	Flash Konfigurationsdatei mit Boot-Image für Zynq-FPGAs
Bit-File	*.bit	FPGA Konfigurationsdatei
Software-Application-File	*.elf	Software Anwendung für Zynq or MicroBlace Processor Systeme
Hardware-Platform-Specification-Files	*.hdf	Hardware Specification vom the Vivado Project für SDK/HSI
BIF-File	*.bif	Datei mit Beschreibung für die Bin-File Generierung
OS-Image	*.ub	Image mit Linux Kernel (enthält für Petalinux optional auch Devicetree und RAM-Disk)
Diverse Reports	--	Report-Dateien in verschiedenen Formaten

Komponente	Beschreibung
Zynq Processor	aktivierte MIO-Interfaces: DDR3, QSPI, GPIO,2x Uart, QSPI,2x I2C,1x SD,1x Ethernet

Digilent
OHO-Elektronik
Sundance
Trenz_Electronic - Dokumente und Design Daten für Trenz Electronic Produkte
inrevium
reference
Dateien SBSE____.ZZC
Größe 4 B / Geändert 29.09.2026 - 16:31:35

TE0701 carrier board for Trenz Electronic 4 x 5 cm modules

TE0701 - Wiki with TRM, reference projects, application notes and more
- TE0701 TRM - Technical Reference Manual
- TE0701 CPLD Firmware - Firmware Description
- TE0701 PCN - PCN (see also Schematic Change History and TRM)
4 x 5 SoM Integration Guide - module and carrier board power connection, PCB Design notes and more
4 x 5 SoM LSHM B2B Connectors - overview, compatibility, mating heights and speed rating
4 x 5 SoM Carriers - overview of available carrier boards for all 4 x 5 cm modules

Support

For support, please go to http://forum.trenz-electronic.de/ or contact support@trenz-electronic.de

Kompatible Module

Dual fast Ethernet FPGA-Modul mit AMD Artix™ 7A100T-2C, 512 MByte DDR3, 4 x 5 cm

AMD Artix™ 7 XC7A100T-2CSG324C, 32 MByte Quad-SPI Flash, 512 MByte DDR3, dual 100 MBit Ethernet Phy, Größe: 4 x 5 cm

Artikelnummer: TE0710-03-72C21-A

Lagerbestand: 4

Ab 138,52 €

Details

Dual fast Ethernet FPGA-Modul mit AMD Artix™ 7A100T-2I, 512 MByte DDR3, 4 x 5 cm

AMD Artix™ 7 XC7A100T-2CSG324I, 32 MByte Quad-SPI Flash, 512 MByte DDR3, dual 100 MBit Ethernet PHY, Größe: 4 x 5 cm

Artikelnummer: TE0710-03-72I21-A

Lagerbestand: 0

Ab 159,94 €

Details

Dual fast Ethernet FPGA-Modul mit AMD Artix™ 7A35T-2C, 512 MByte DDR3L, 4 x 5 cm

AMD Artix™ 7 XC7A35T-2CSG324C, 32 MByte Quad-SPI Flash, 512 MByte DDR3, dual 100 MBit Ethernet Phy, Größe: 4 x 5 cm

Artikelnummer: TE0710-03-42C21-A

Lagerbestand: 5

Ab 92,11 €

Details

Dual fast Ethernet FPGA-Modul mit AMD Artix™ 7A35T-2I, 512 MByte DDR3L, 4 x 5 cm

AMD Artix™ 7 XC7A35T-2CSG324I, 32 MByte Quad-SPI Flash, 512 MByte DDR3, dual 100 MBit Ethernet PHY, Größe 4 x 5 cm

Artikelnummer: TE0710-03-42I21-A

Lagerbestand: 8

Ab 95,68 €

Details

FPGA-Modul mit AMD Artix™ 7A100T-1I, 1 GByte DDR3L, 32 MByte Flash, 4 x 5 cm

AMD Artix™ 7 XC7A100T-1FGG484I, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-71I36-A

Lagerbestand: 0

Ab 206,50 €

Details

FPGA-Modul mit AMD Artix™ 7A100T-2C, 1 GByte DDR3L, 32 MByte Flash, 4 x 5 cm

AMD Artix™ 7 XC7A100T-2FGG484C, Speedgrade 2, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-72C36-A

Lagerbestand: 0

Ab 214,47 €

Details

FPGA-Modul mit AMD Artix™ 7A100T-2C, 1 GByte DDR3L, 4 x 5 cm, low profile

Low Profile Modul, AMD Artix™ 7 XC7A100T-2FGG484C, Speedgrade 2, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-72C36-L

Lagerbestand: 0

Ab 206,50 €

Details

FPGA-Modul mit AMD Artix™ 7A200T-1I, 1 GByte DDR3L, 32 MByte Flash, 4 x 5 cm

AMD Artix™ 7 XC7A200T-1FBG484I, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-81I36-A

Lagerbestand: 0

Ab 258,33 €

Details

FPGA-Modul mit AMD Artix™ 7A200T-1I, 1 GByte DDR3L, 4 x 5 cm, low profile

Low Profile Modul, AMD Artix™ 7 XC7A200T-1FBG484I, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-81I36-L

Lagerbestand: 0

Ab 254,34 €

Details

FPGA-Modul mit AMD Artix™ 7A200T-2C, 1 GByte DDR3L, 32 MByte Flash, 4 x 5 cm

AMD Artix™ 7 XC7A200T-2FBG484C,1 GByte DDR3, 32 MByte SPI Flash, 100 Mbit Ethernet PHY, 4 GTP, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-82C36-A

Lagerbestand: 0

Ab 230,42 €

Details

FPGA-Modul mit AMD Artix™ 7A200T-2C, 1 GByte DDR3L, 4 x 5 cm, low profile

Low Profile Modul, AMD Artix™ 7 XC7A200T-2FBG484C, Speedgrade 2, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-82C36-L

Lagerbestand: 0

Ab 222,45 €

Details

FPGA-Modul mit AMD Artix™ 7A200T-2I, 1 GByte DDR3L, 32 MByte Flash, 4 x 5 cm

AMD Artix™ 7 XC7A200T-2FBG484I, Speedgrade 2, 1 GByte DDR3 SDRAM, 32 MByte QSPI Flash, 100 Mbit Ethernet PHY, 4 MGTs, Größe: 4 x 5 cm

Artikelnummer: TE0712-03-82I36-A

Lagerbestand: 0

Ab 278,26 €

Details

Zubehör

Netzteil mit vier auswechselbaren Adaptern und Kabel, 12V/2.5A

Dieses kompakte Netzteil besteht aus einem zuverlässigen Single-Output Adapter und austauschbaren Steckern (für Europa, USA, UK und Australien). Eigenschaften Austauschbare AC-Stecker mit vier Adaptern und Kabel Universaler AC-Eingang Eingangsspannung: 90 VAC to 264 VAC, 135 VDC to 370 VDC Ausgangsleistung: 30 W Ausgangsspannung (Kanal 1):12 V Ausgangsstrom (Kanal 1): 2.5 A Keine Last Leistungsaufnahme <0.075W Energieeffizienzklasse VI Schutz: Kurzschluss / Überladung / Überspannung Geschlossenes Kunststoffegehäuse DC-Ausgangsstecker: 2,1∅ x 5,5∅ x 11 mm Barrel Plug Polarität: Innen +, Außen GND LED Indikator für "Strom an" Größe ohne Stecker: 40.5 x 81 x 43 mm RoHS: RoHS-konform Lieferumfang 1 x Netzteil 4 x Stecker (jeweils für Europa, USA, UK und Australien) 1 x Kabel Zusätzliche Informationen Hersteller: Mean Well Artikelnummer des Herstellers: GE30I12-P1J

Artikelnummer: 35268

Lagerbestand: 0

46,41 €

Details

Name	Folder	Description
Source Name	<design_name><folder>	Source Beschreibung
PetaLinux Project	<design_name>/os/petalinux	PetaLinux Project mit Ethernet,USB,RTC

Anwendung	Beschreibung
zynq_fsbl	TE modifizierter Zynq FSBL, siehe te_fsbl_hooks.c (template in sobfolder sw_lib)
hello_te0720	Hello TE0720 Beispiel in Endlosschleife
u-boot	Petalinux-Uboot (image.ub in <design_name>/prebuilt/os/petalinux/<short dir oder default>)

Name	Ordner	Beschreibung
FSBL Template	<design_name>/sw_lib/	Modifiziertes FSBL Template für das SDK/HSI
PetaLinux Project	<design_name>/os/petalinux	PetaLinux Projekt mit I2C,ETH0,SD,USB

Trägerboard für Trenz Electronic 4 x 5 Module

Produktinformationen "Trägerboard für Trenz Electronic 4 x 5 Module"

Hinweis

Eigenschaften

Lieferumfang

Zusätzliche Informationen

Downloads

TEC0850 Basic Design

CR00100 Basic Beispiel

CR00100 Basic Beispiel

CR00103 Hyperram Citrobits

CR00103 Test Certus

CR00107 Basic Hello World Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

TE0802 Basic Linux Beispiel

Vitis AI Referenz Design

TE0950 Basic Linux Beispiel

TE0950 Basic Linux Beispiel

TEI0022 Basic Beispiel

TEI0022 Basic Beispiel

TE0717 Hello World Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0001 Basic Beispiel

TEI0003 LED Sequencer Beispiel

TEI0003 NIOS SDRAM Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0003 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEI0010 Basic Beispiel

TEM0001 Test Board Example

TEI0050 Basic Beispiel

TEI0050 Basic Beispiel

TEI0050 Grundlegendes Beispiel

TEI0015 DAQ Capture Demo

TEI0015 Data Capture Demo

TEI0015 Jupyter Demo

TEI0016 DAQ Capture Demo

TEI0016 Data Capture Demo

TEI0016 Jupyter Demo

TEI0023 DAQ Capture Demo

TEI0023 Data Capture Demo

TEI0023 Jupyter Demo

TE0890 Hello World Beispiel

TE0890 Hello World Beispiel

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

Basic Linux Beispiel

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

ZynqberryZero Demo VIDEO/AUDIO Design with RPI video camera stream to monitor

TEM0005 Webserver Demo1

MicroBlaze Basis-System

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 HyperRAM Beispiel

TE0725 Basic Example

TE0725 Basic Example

TE0725LP Frequenzmessung

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0725LP Basic Example

TE0714 VIO LED Design

TE0714 Basic Barmetal Beispiel

TE0763 Hello World Beispiel

TE0710 MicroBlaze System
